SISTEMA BALAUSTRE GARDA
SISTEMA GARDA
Balaustre in vetro per l’architettura contemporanea.
Un linea di Balaustre in vetro personalizzate e sicure, testate secondo le più severe normative.
Trasparenza, design essenziale e minimalista, per definire qualsiasi contesto architettonico, interno ed esterno.
Massima pulizia formale nei progetti di nuova realizzazione, ristrutturazione e restauro edilizio: sono disponibili con o senza corrimano, secondo un sistema personalizzabile.
Il sistema Garda, collaudato presso laboratori certificati, é composto da elementi diversi (profilo, sistema di fissaggio, carter, vetri stratificati e temperati) studiati per garantire una facilità e rapidità di montaggio e una resa estetica ideale per il mondo dell’architettura contemporanea.
Tutti prodotti del sistema Garda sono collaudati presso laboratori accreditati al ministero dei lavori pubblici e hanno superato test ai carichi dinamici e statici fino a 4,5 kN/m (Spinta fino a 300 kg/m).
CARATTERISTICHE TECNICHE
È in alluminio estruso, forato alla base ogni 25 cm, predisposto per diverse tipologie di fissaggio.
MODELLI BALAUSTRE GARDA
Esistono numerose varianti del sistema Garda in funzione del tipo di fissaggio e del carico di progetto che grava su una struttura.

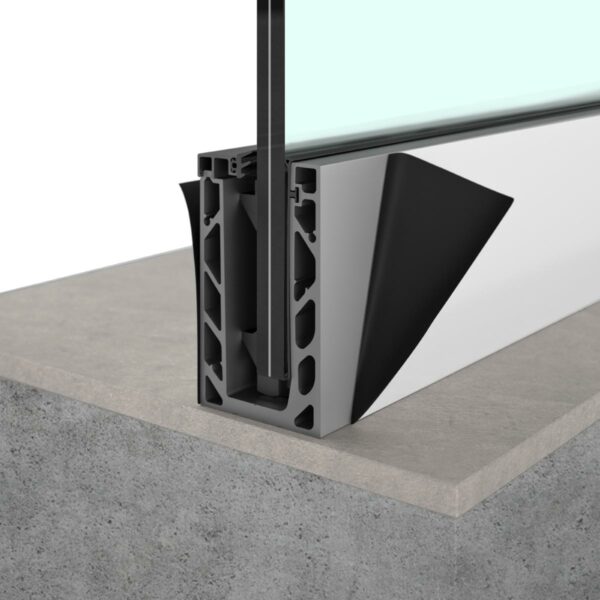

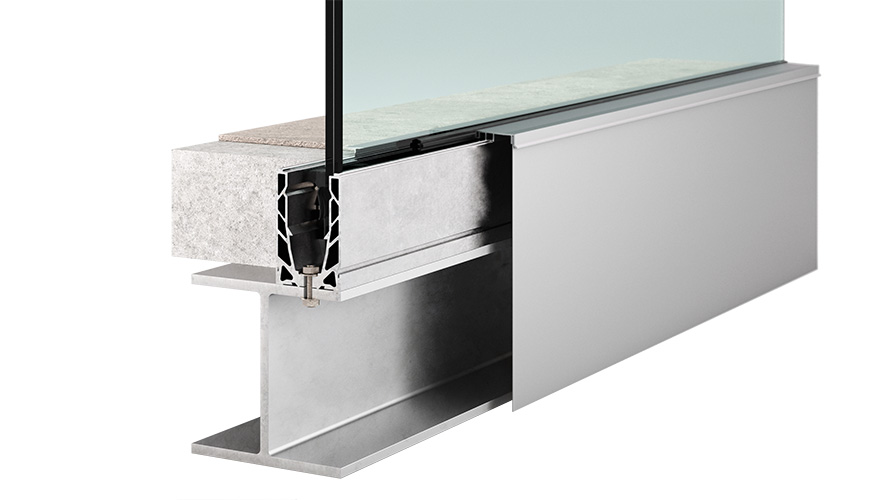

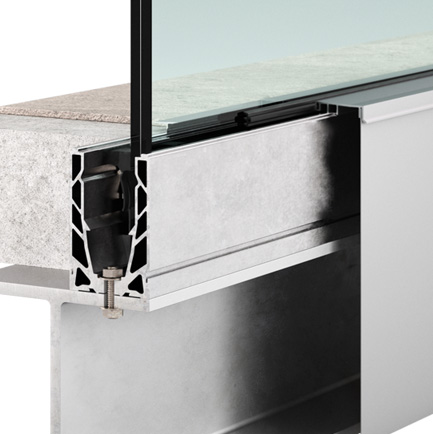

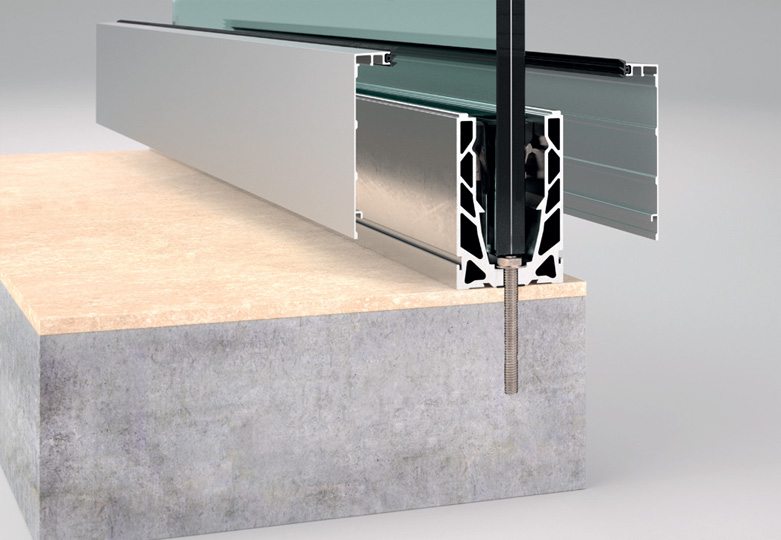

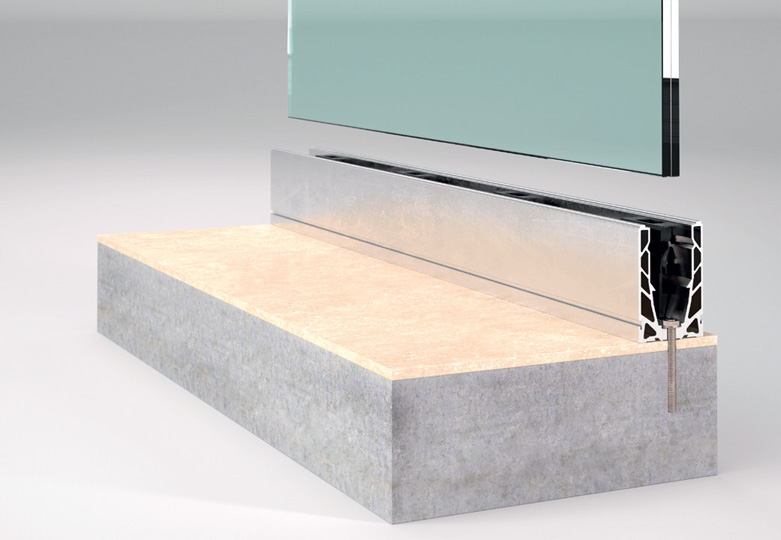

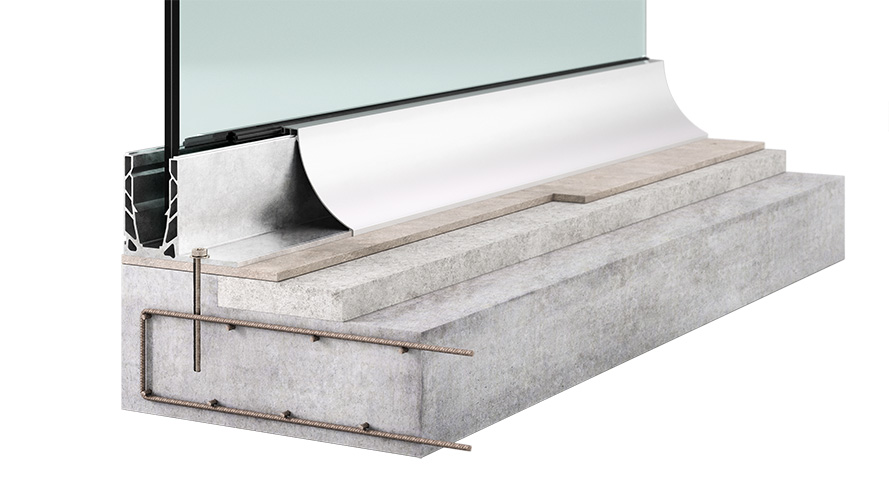

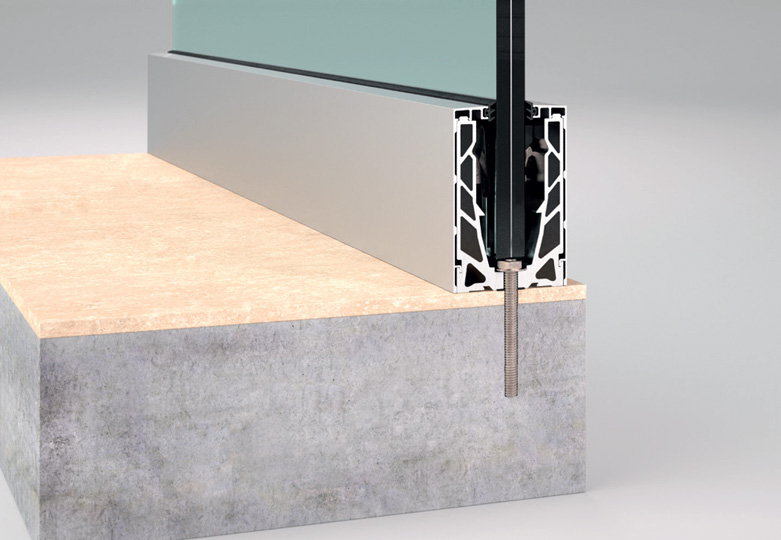

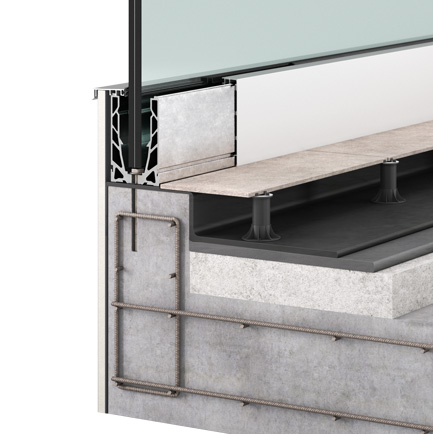

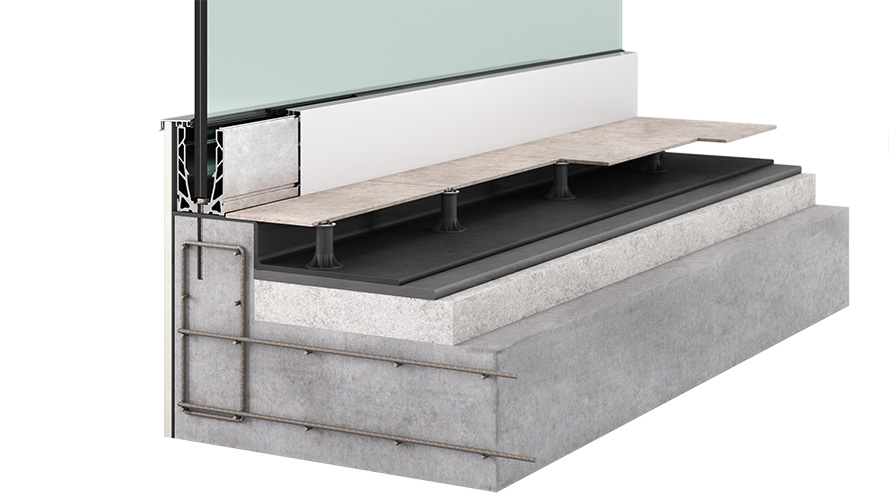

GARDA SP – FISSAGGIO SOPRA PAVIMENTO
GARDA SP 200 – GARDA SP 300 – GARDA SP 200 SPECIAL
Profilo in alluminio estruso che ha la caratteristica di rimanere a vista.
Può montare diversi spessori di vetro stratificato e temperato.
La balaustra Garda SP è predisposta per la regolazione dell’inclinazione del vetro ±20 mm.
GARDA SP
GARDA SP SPECIAL
Spessore Vetro Utilizzabile (mm)
- 8 + 8 + 0,76
- 8 + 8 + 1,52
- 10 + 10 + 0,76
- 10 + 10 + 1,52
- 12 + 12 + 0,76
- 12 + 12 + 1,52
Carter Special

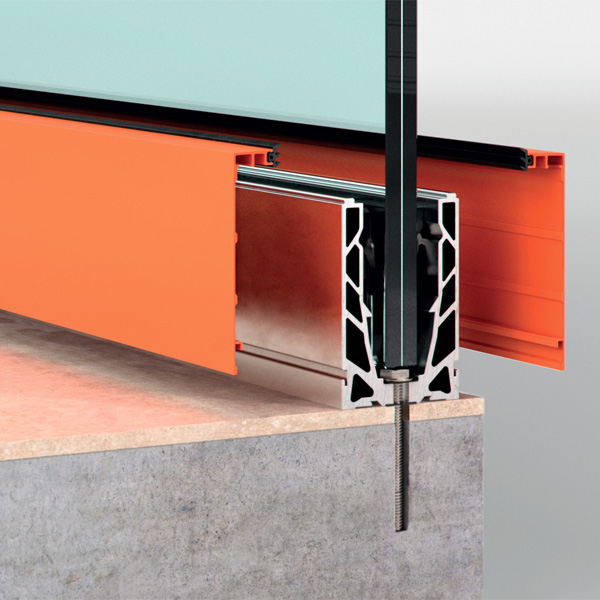

Le differenti soluzioni di carter permettono l’integrazione del sistema balaustra in qualsiasi situazione costruttiva: i Carter Special sono consigliati quando è prevista una finitura realizzata in cartongesso o con lamiera orizzontale o verticale.

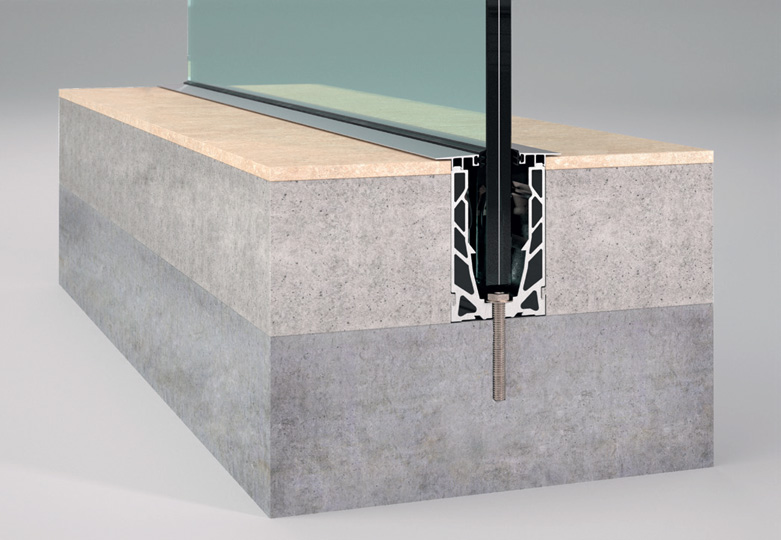

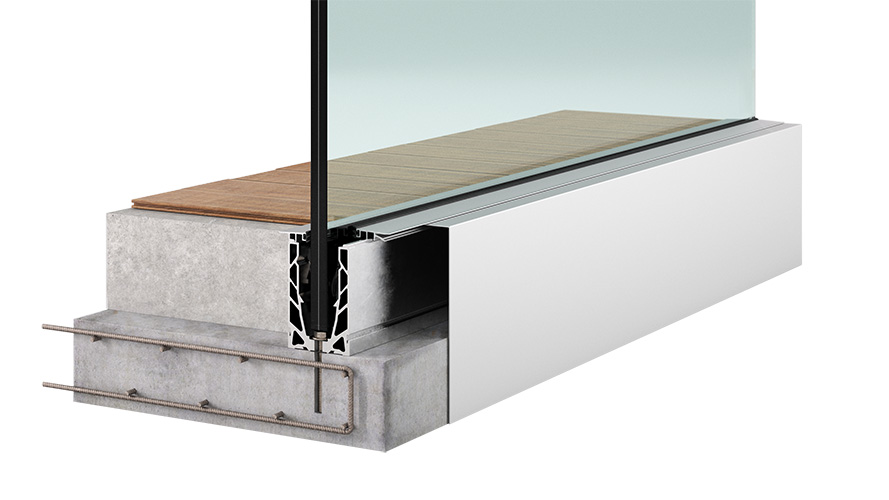

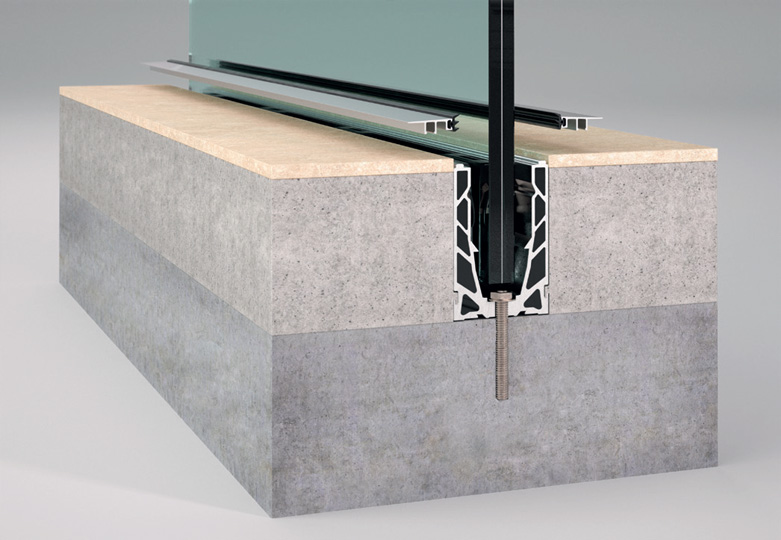

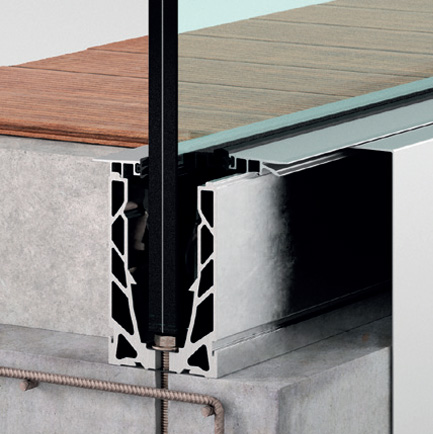

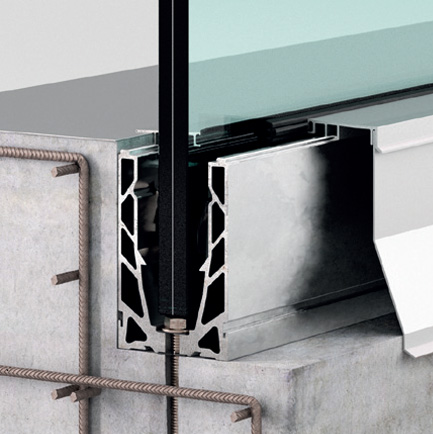

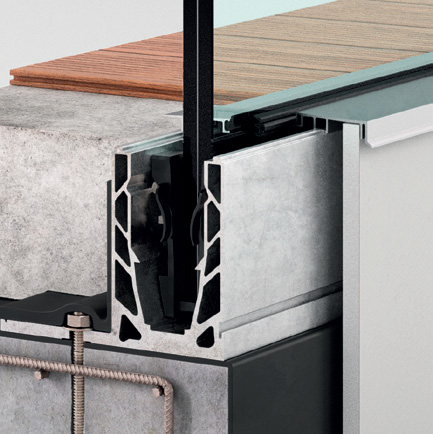

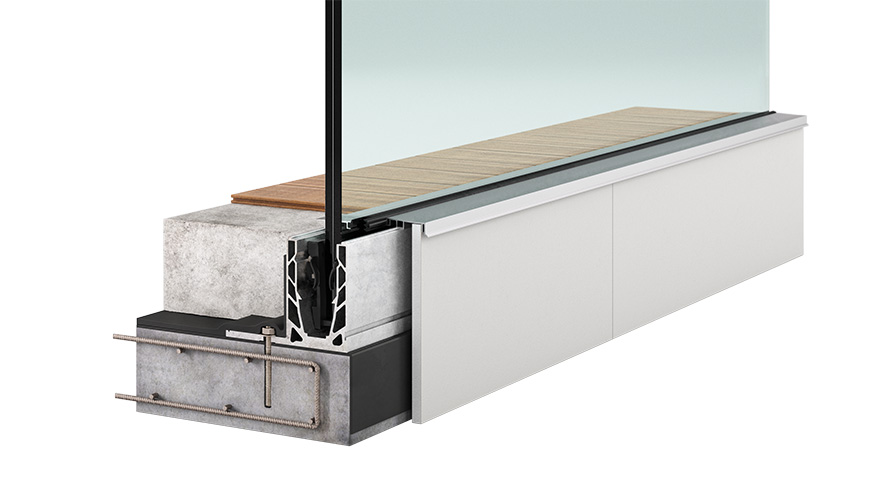

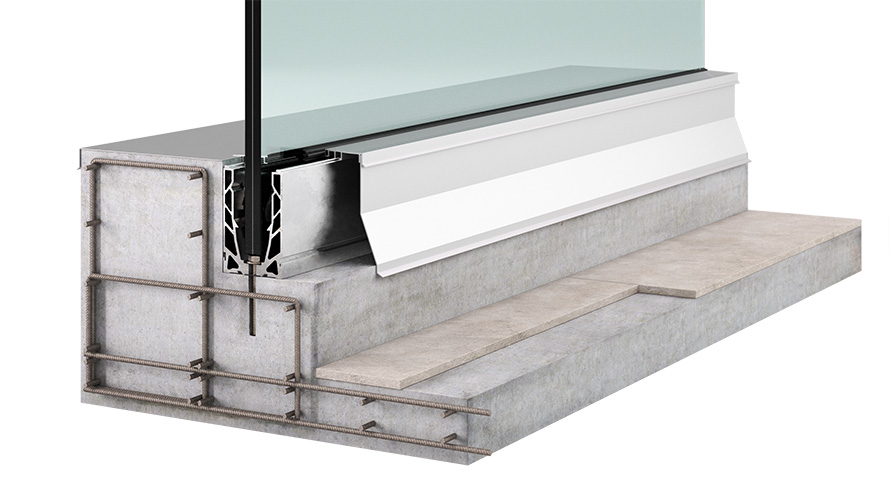

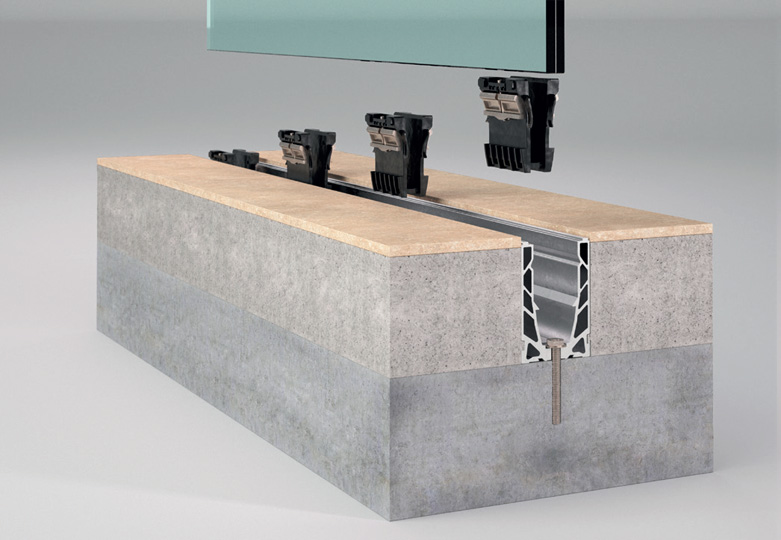

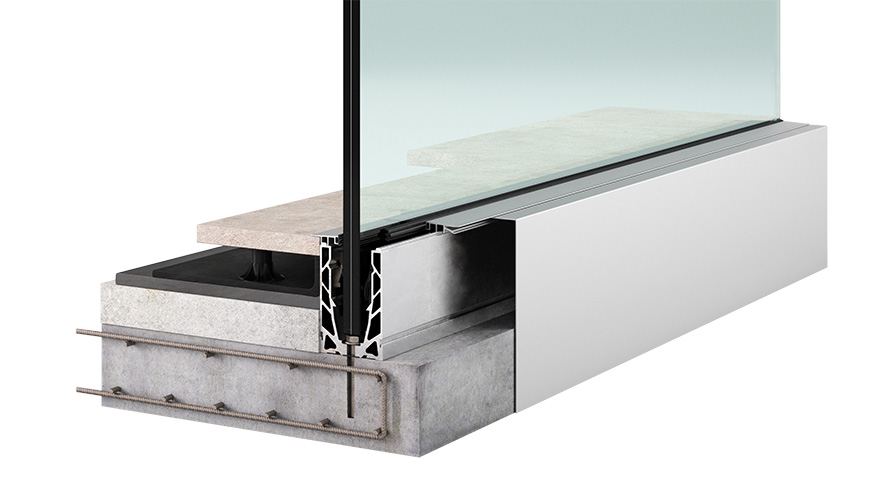

GARDA AP – FISSAGGIO ANNEGATO PAVIMENTO
GARDA AP 200 – GARDA AP 300 – GARDA AP 200 SPECIAL
È la versione minimalista del sistema balaustra, che offre la massima trasparenza e semplicità grazie ad un design elegante ed essenziale.
La balaustra Garda AP è predisposta per la regolazione dell’inclinazione del vetro ±20 mm.
GARDA AP
GARDA AP SPECIAL
Spessore Vetro Utilizzabile (mm)
- 8 + 8 + 0,76
- 8 + 8 + 1,52
- 10 + 10 + 0,76
- 10 + 10 + 1,52
- 12 + 12 + 0,76
- 12 + 12 + 1,52
Carter Special
Le differenti soluzioni di carter permettono l’integrazione del sistema balaustra in qualsiasi situazione costruttiva: i Carter Special sono consigliati quando è prevista una finitura realizzata in cartongesso o con lamiera orizzontale o verticale.

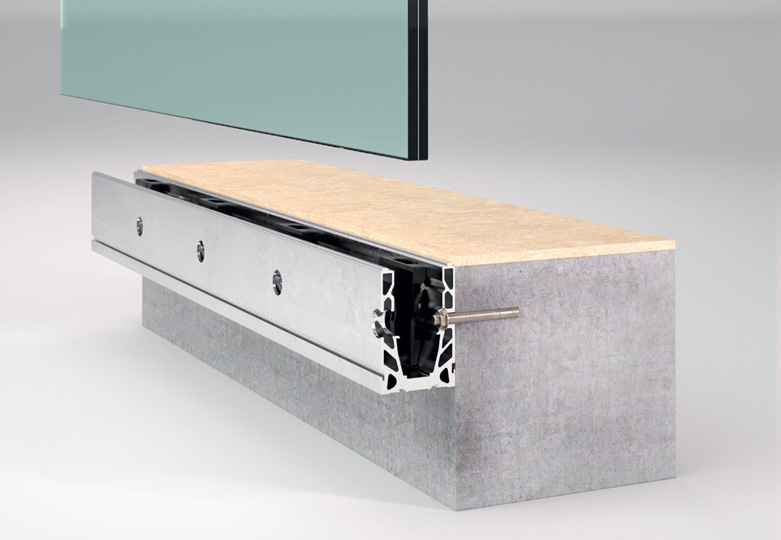

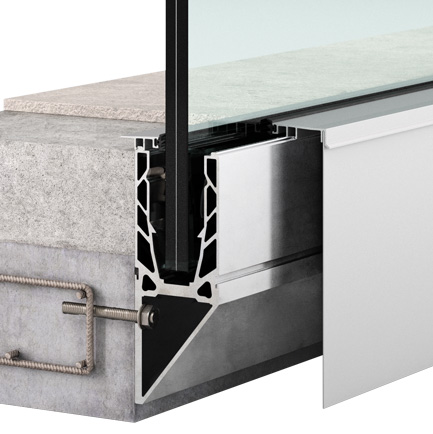

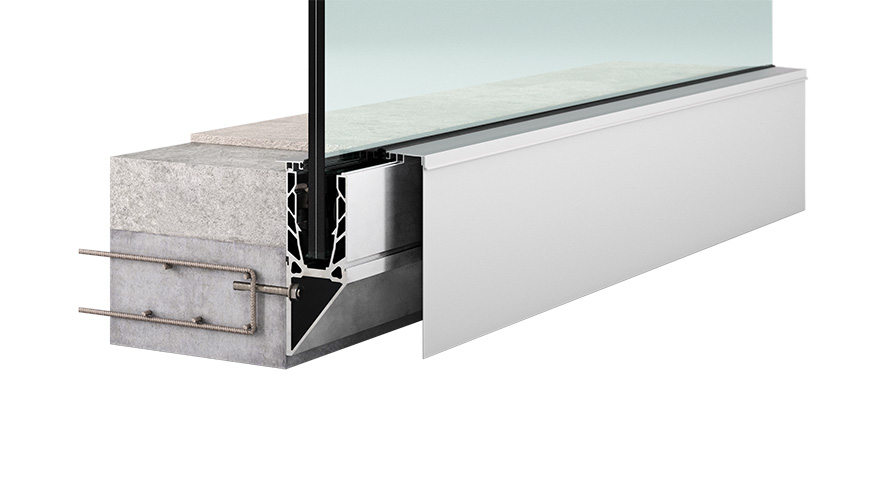

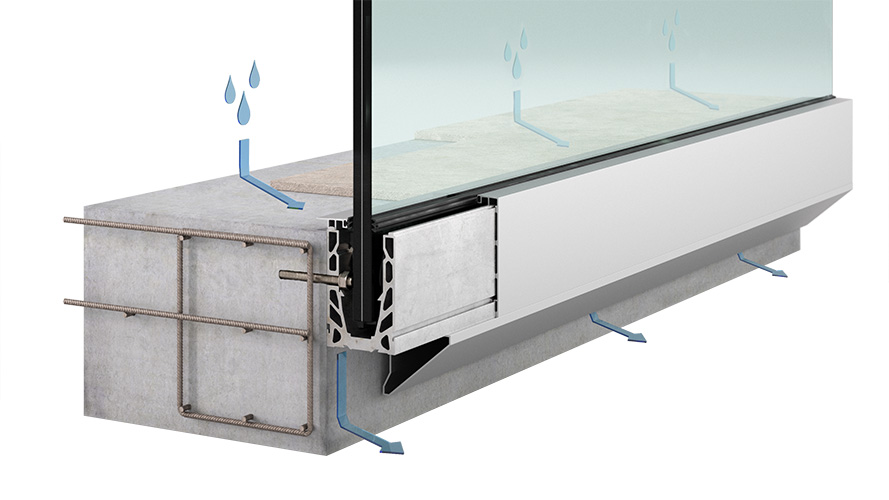

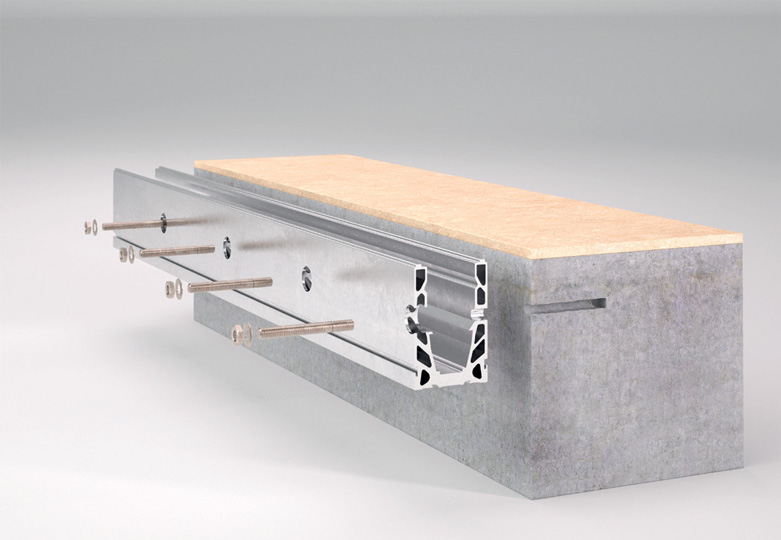

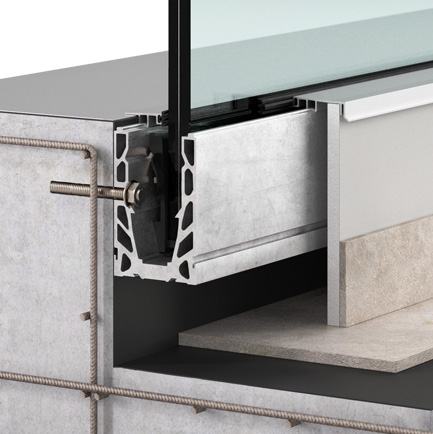

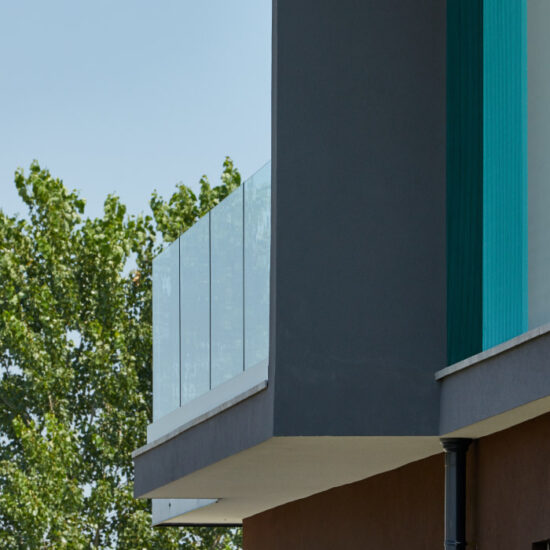

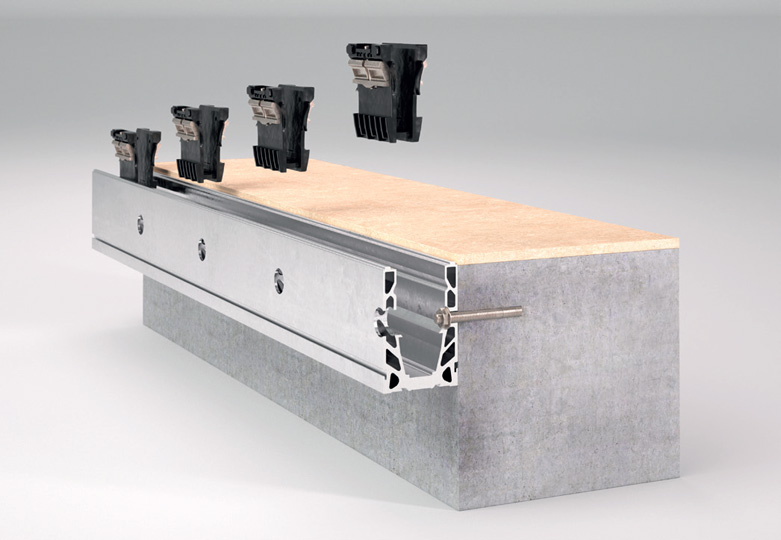

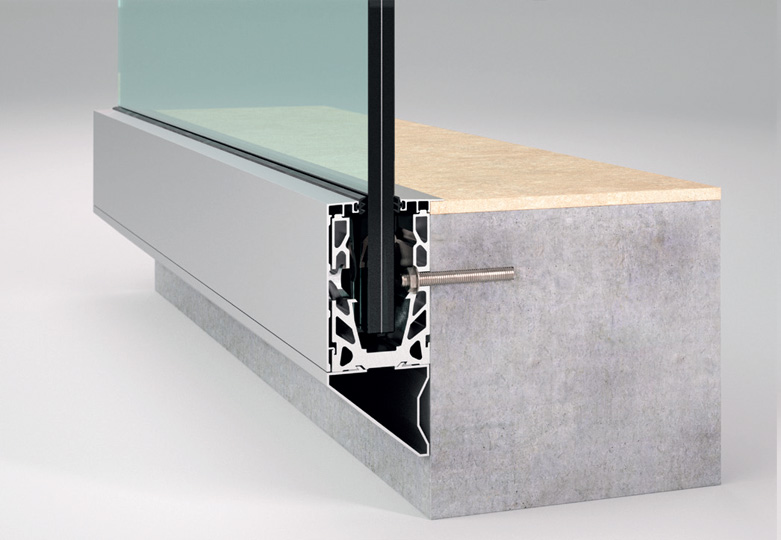

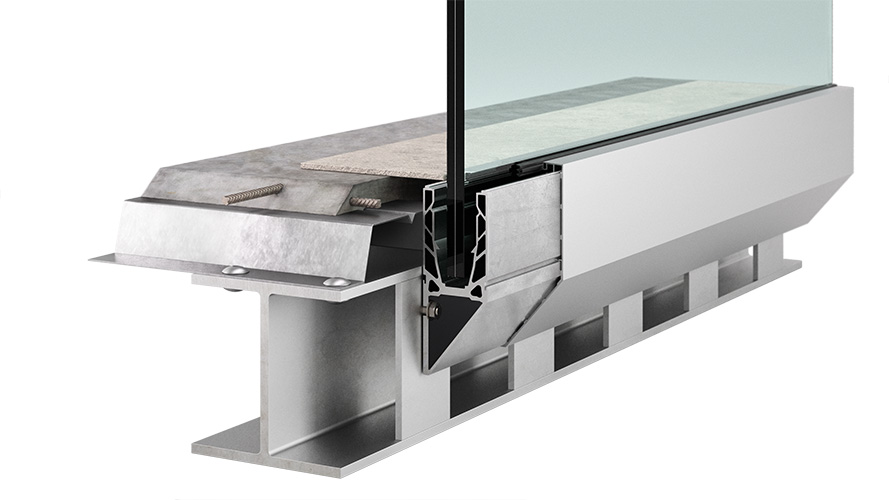

GARDA FS – FISSAGGIO FRONTE SOLETTA
GARDA FS 200 – GARDA FS 300 con rinforzo piatto – GARDA FS 300 con rinforzo tubolare – GARDA FS 200 special
La soluzione per garantire la massima superficie calpestabile degli spazi esterni come balconi e terrazzi, sempre con la migliore garanzia di sicurezza e pulizia formale.
La balaustra Garda FS è predisposta per la regolazione dell’inclinazione del vetro ±20 mm.
GARDA FS
GARDA FS SPECIAL
Spessore Vetro Utilizzabile (mm)
- 8 + 8 + 0,76
- 8 + 8 + 1,52
- 10 + 10 + 0,76
- 10 + 10 + 1,52
- 12 + 12 + 0,76
- 12 + 12 + 1,52
Carter Special
Le differenti soluzioni di carter permettono l’integrazione del sistema balaustra in qualsiasi situazione costruttiva: i Carter Special sono consigliati quando è prevista una finitura realizzata in cartongesso o con lamiera orizzontale o verticale.

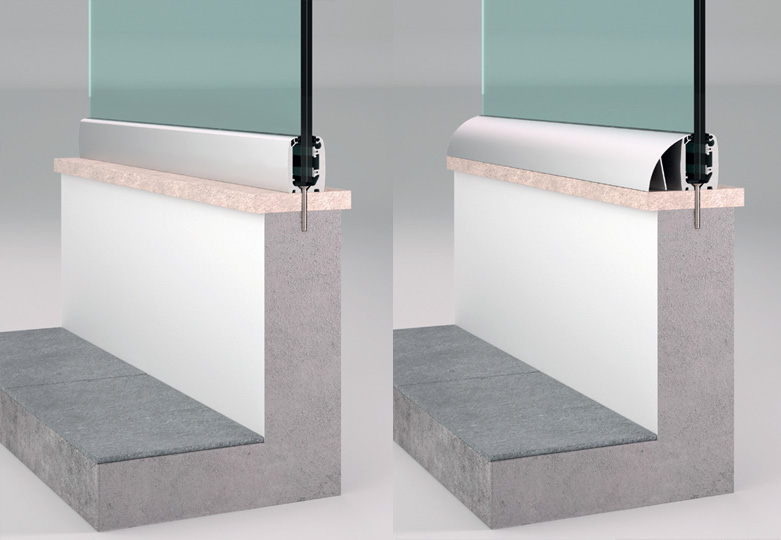

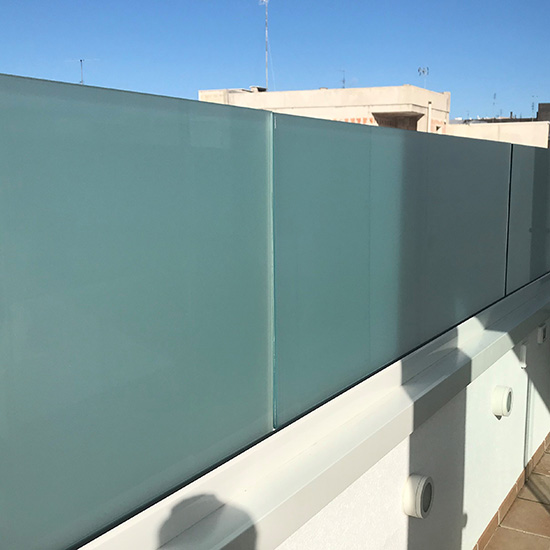

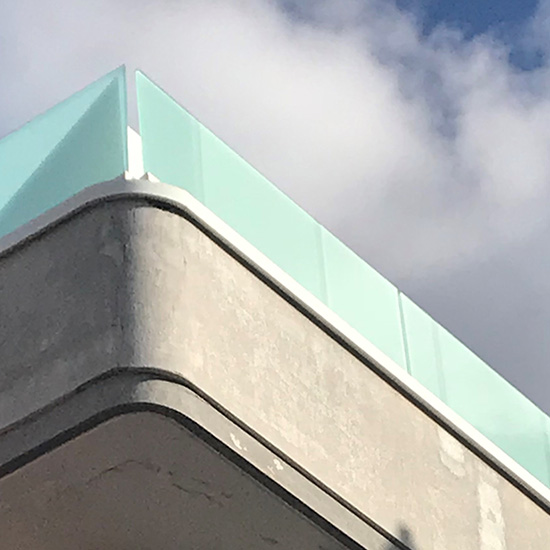

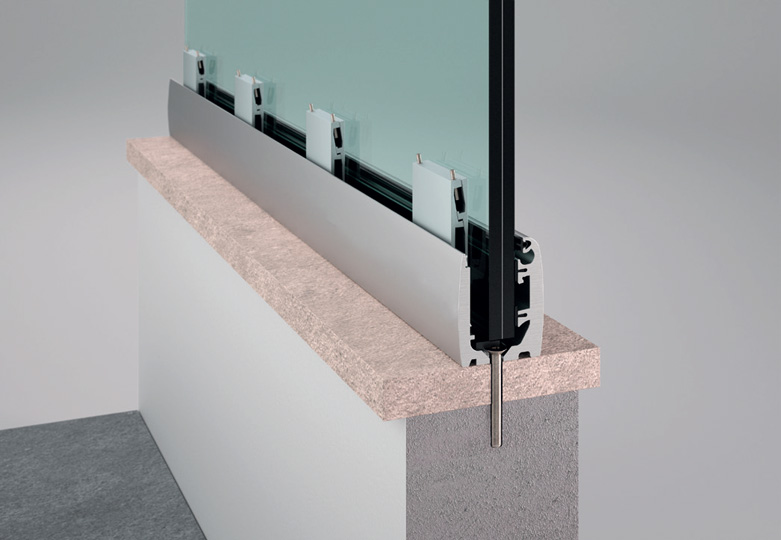

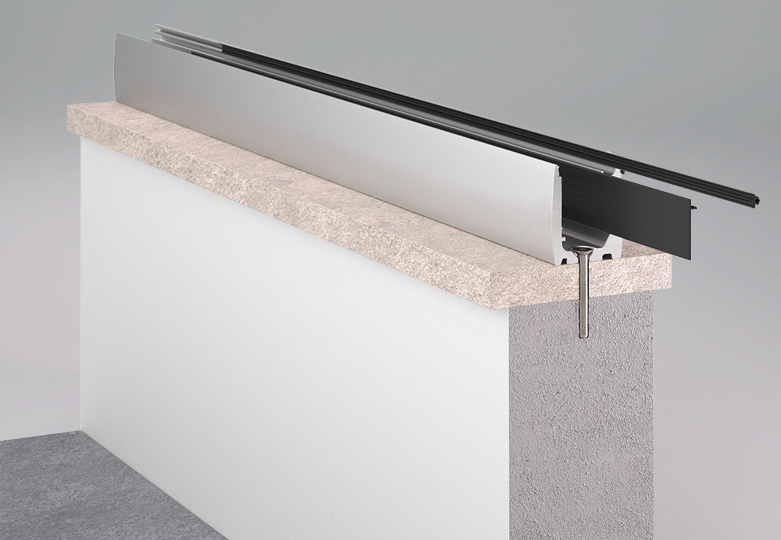

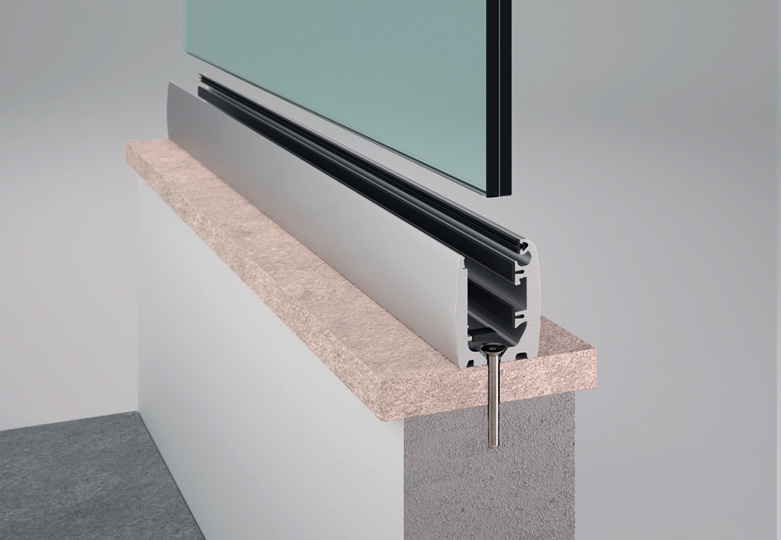

GARDA MINI – FISSAGGIO SOPRA MURETTO
GARDA MINI 100 – GARDA MINI 200
La balaustra di altezza ridotta che con le stesse prestazioni delle altre tipologie, si abbina a piccoli muretti.
È possibile applicare un carter opzionale antiscavalcamento che garantisce una maggiore sicurezza in presenza di bambini.
GARDA MINI
GARDA MINI ANTISCAVALCAMENTO
Spessore Vetro Utilizzabile (mm)
- 8 + 8 + 0,76
- 8 + 8 + 1,52

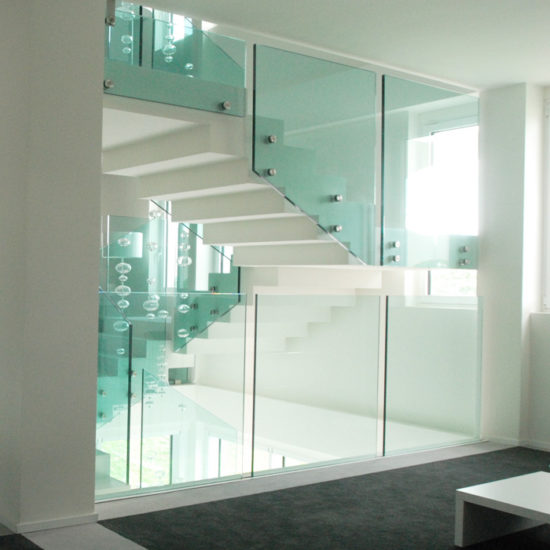

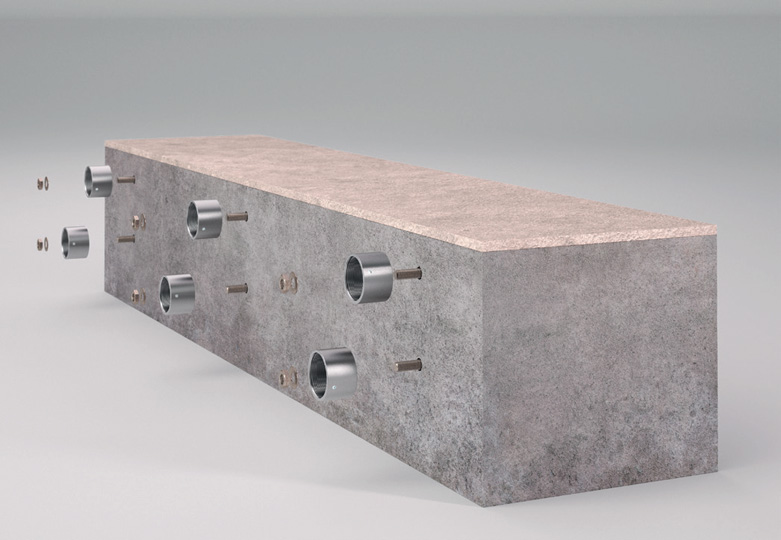

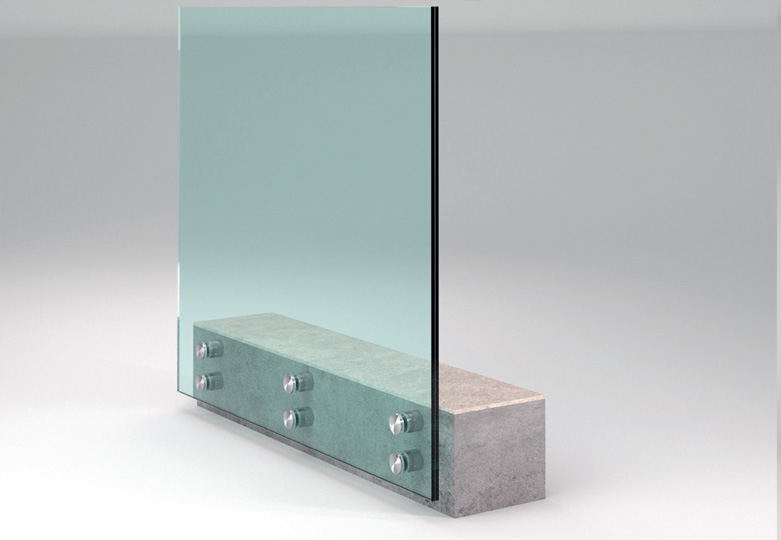

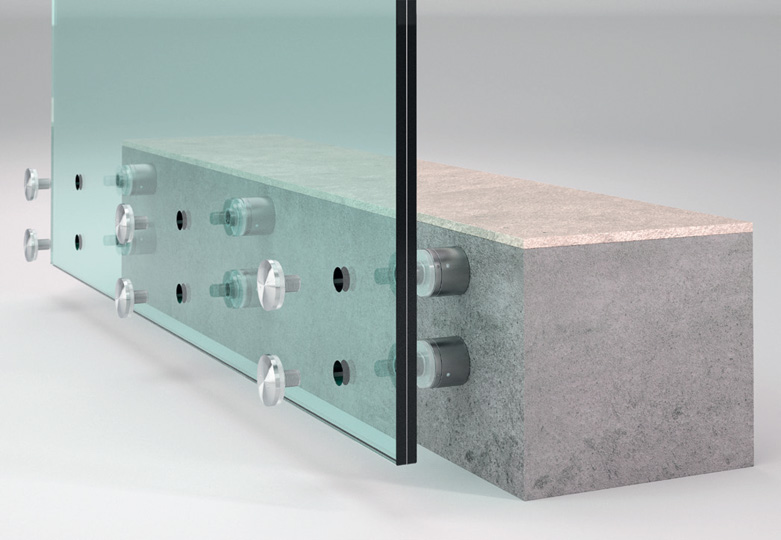

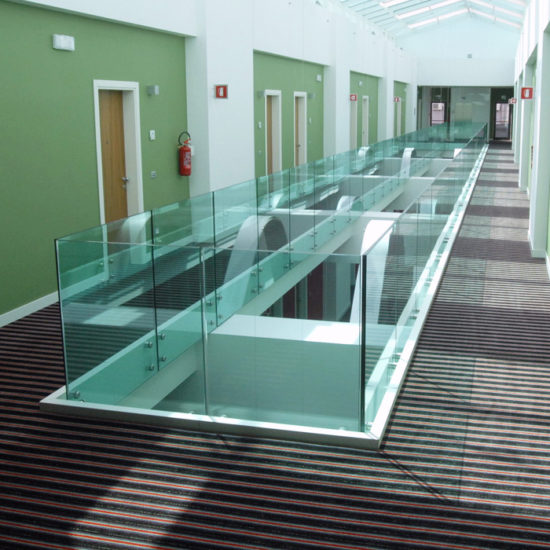

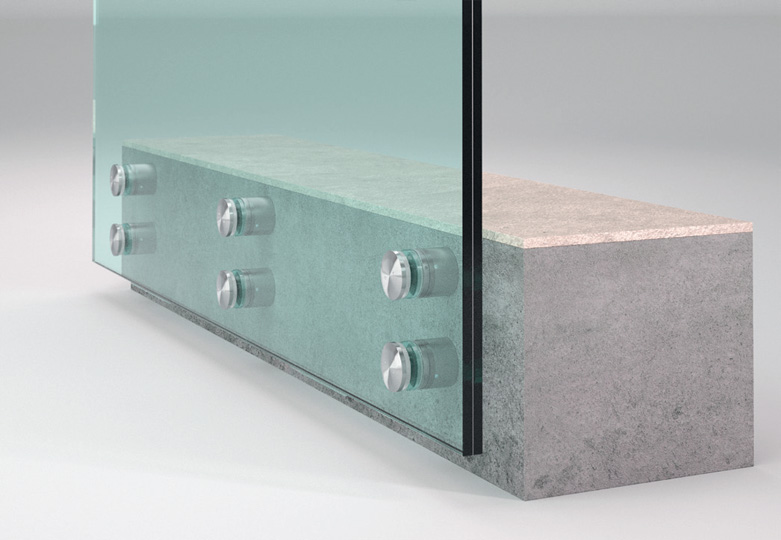

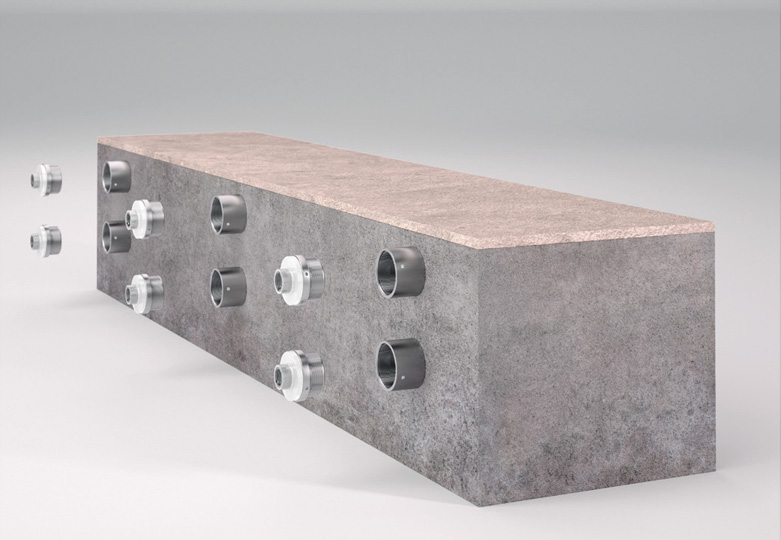

POINT – FISSAGGIO FRONTE SOLETTA PER PUNTI

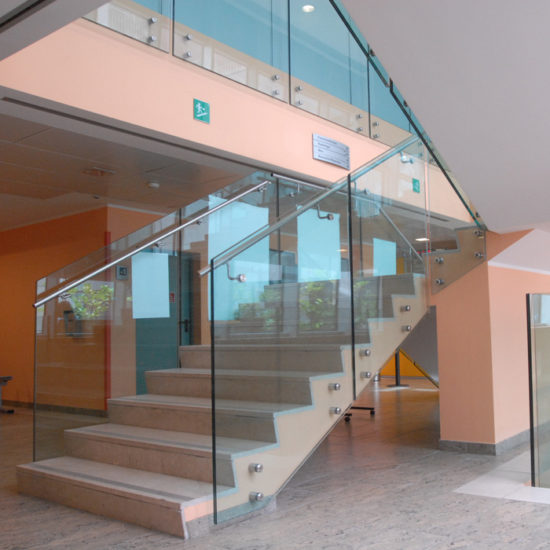

Il classico fissaggio puntuale, da sempre diffuso per utilizzi interni e nei corpi scala.
Spessore Vetro Utilizzabile (mm)
- 10 + 10 + 0,76
- 10 + 10 + 1,52
- 12 + 12 + 0,76
- 12 + 12 + 1,52

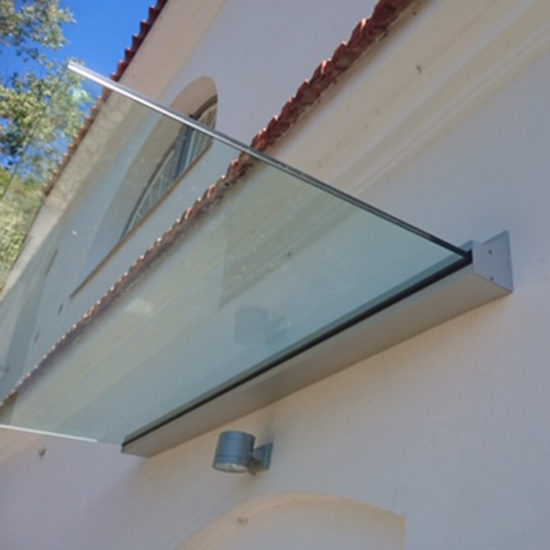

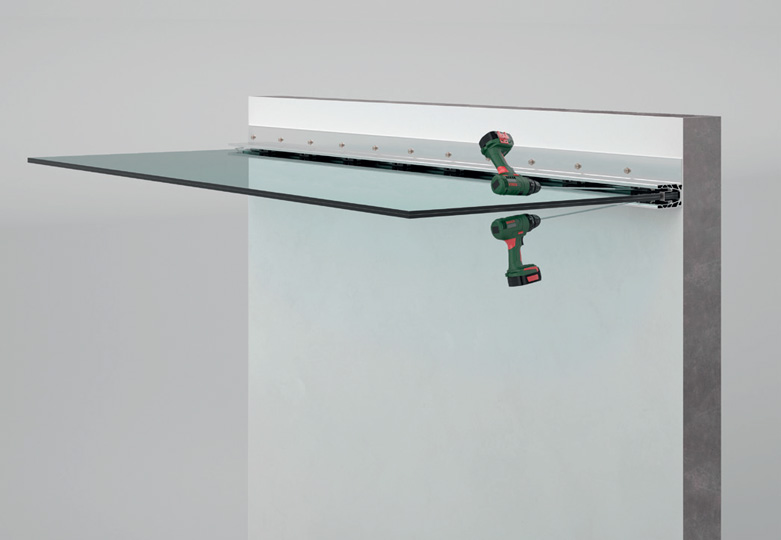

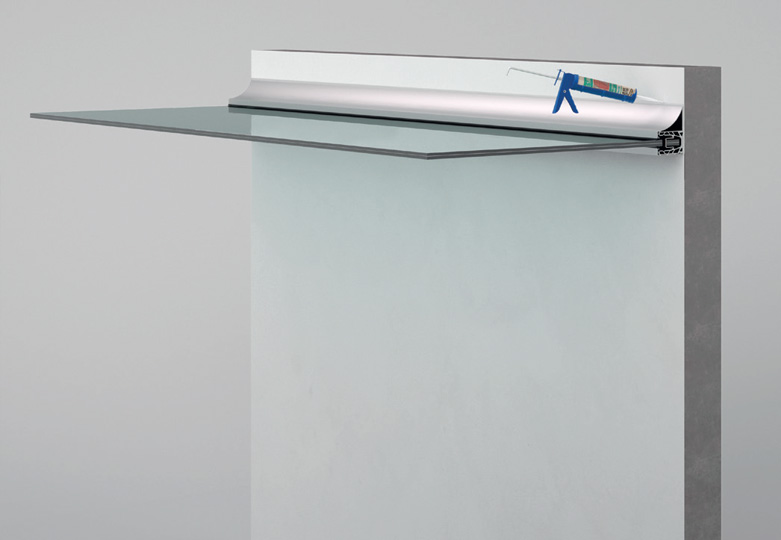

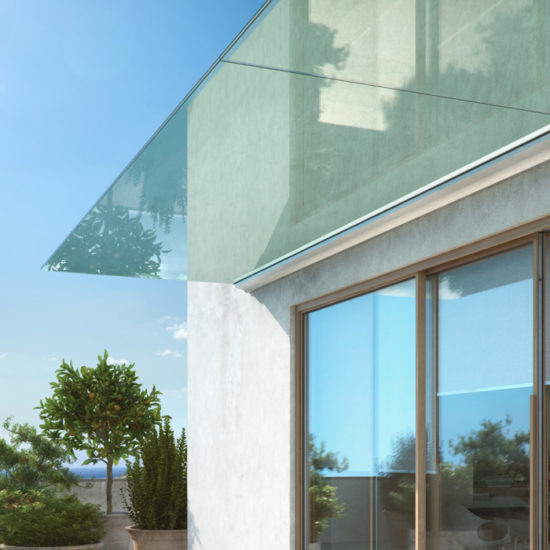

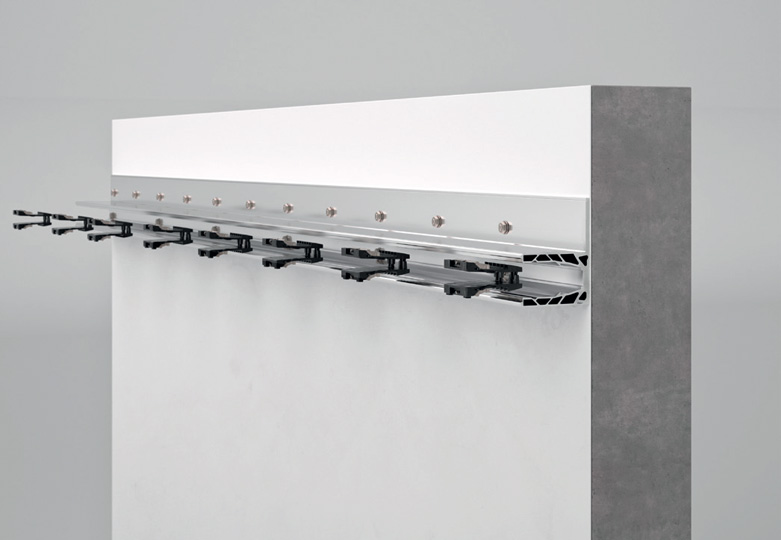

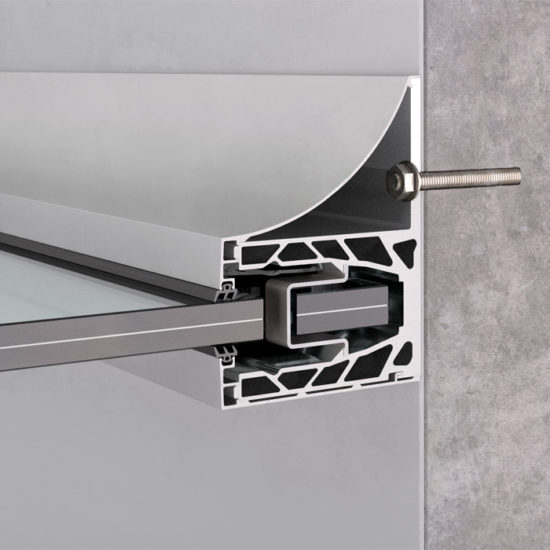

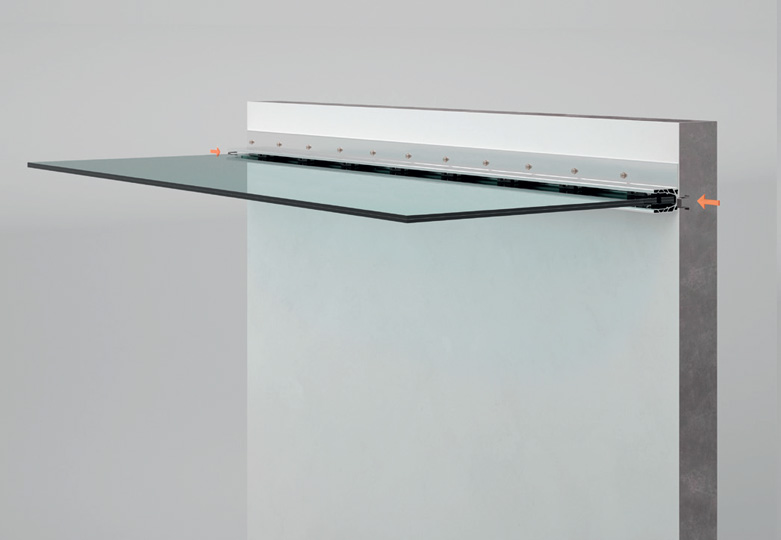

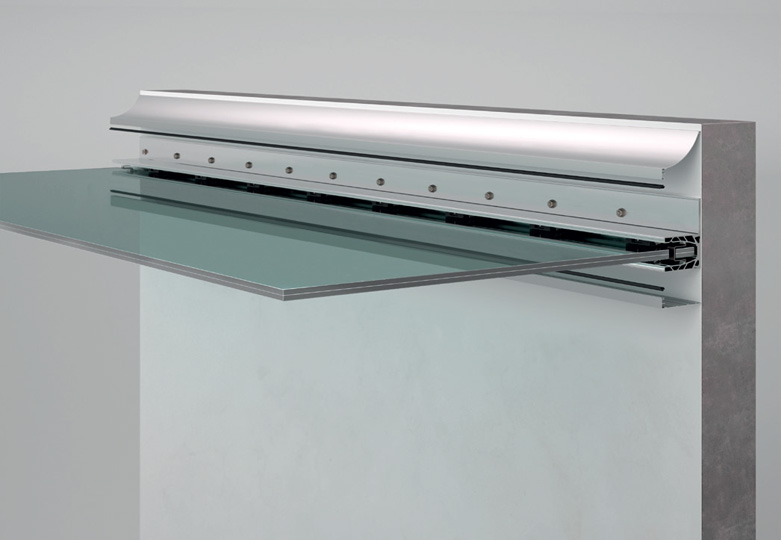

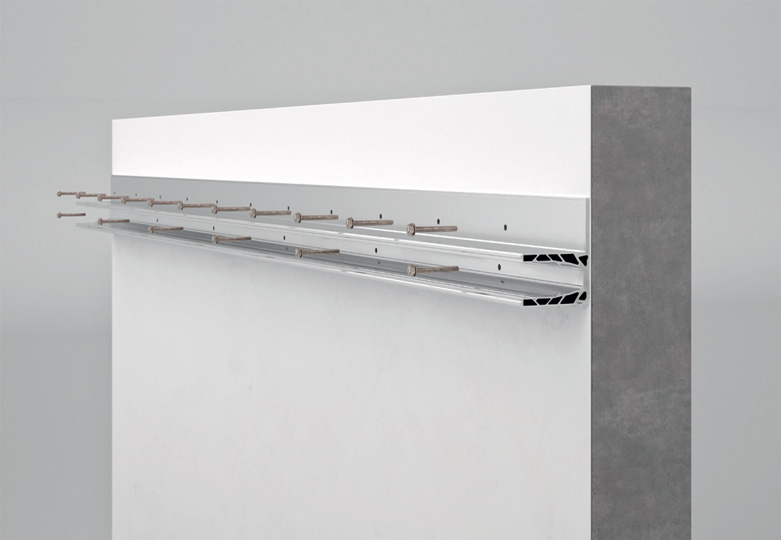

LAMINA – PENSILINA-FRANGISOLE
Pensilina sospesa in vetro, naturale evoluzione della classica versione munita di tiranti, con portata certificata e vetro temperato e stratificato.
Sporgenze max fino a 130 cm.

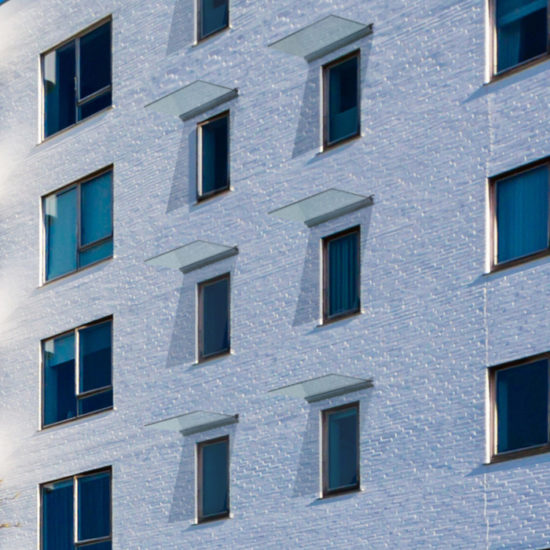

Ideale anche come elemento frangisole e schermatura su ingressi o finestre, con utilizzo di vetro opaco, per rispondere alle normative sulle prestazioni energetiche (Decreto n°176 del 12/01/2017 per la Lombardia e Decreto 26/6/2015 a livello Nazionale).
Spessore Vetro Utilizzabile (mm)
- 8 + 8 + 1,52
- 10 + 10 + 1,52
- 12 + 12 + 0,76
VETRI
Il sistema Garda può montare sei diversi spessori di vetro stratificato e temperato.
PERSONALIZZAZIONI
Inoltre è possibile scegliere tra numerose combinazioni cromatiche e differenti finiture superficiali:
Float, Extra chiaro, Fumè, Bronzo, Bianco Latte e Colori su richiesta, Serigrafie coprenti o parzialmente coprenti, ombreggianti e su disegno.
Ogni soluzione può essere abbinata all’utilizzo di led per creare un effetto di illuminazione particolarmente suggestivo.
FLOAT
EXTRA CHIARO
FUMÉ
BIANCO LATTE
BRONZO
COLORE SU RICHIESTA
DUNE
ITALIA
MARMO
QUADRATO
RIGA
SPIGOLO
VETRI DECORATIVI
L’utilizzo di vetro decorativo per le balaustre favorisce la privacy e soddisfa ogni tipo di esigenza estetica.
I decori interrompono la continuità delle superfici creando alternanze di superfici lucide e opache: tante soluzioni creative con la garanzia di resistenza e inalterabilità nel tempo.
TRATTAMENTO CLEANER
Proteggere il vetro creando uno strato liscio, denso e compatto, riducendo drasticamente la necessità di pulire i vetri.
Il trattamento impedisce l’adesione di sali, inquinanti e sostanze chimiche veicolate dalle acque meteoriche.
Your Content Goes Here
VETRI CURVI
Possono essere montati su tutte le balaustre Garda.
I raggi partono da un minimo di 80 cm e senso di curvatura sia orizzontale che verticale.

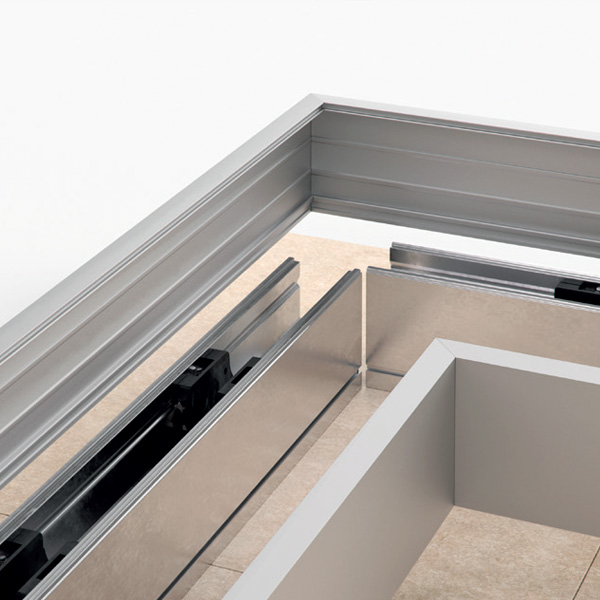

CARTER
I carter subiscono un processo anodizzazione (20 micron) che fornisce una finitura con caratteristiche estetiche e soprattutto protettive, adatte a garantire l’esposizione all’atmosfera aggressiva urbana o marina.
PERSONALIZZAZIONI
Il carter è l’elemento di chiusura che viene installato a fine lavoro e può essere personalizzato nelle finiture e nei colori.
Per rispondere alle richieste architettoniche contemporanee abbiamo creato 8 finiture e numerose personalizzazioni con anodica nei colori disponibili o verniciatura secondo tabelle RAL.
FINITURE STANDARD
Verniciato bianco
Anodizzato argento
Grezzo
Anodizzato similinox spazzolato
FINITURE DESIGN
Lucido
Oro champagne brillante
Anticato
Grigio brunito
Testa di moro
I CORRIMANO
VETRO
MINI
ROUND
Una forma “morbida” che ben si accompagna alle linee nette e squadrate di ogni balaustra.
SQUARE
Un solido appoggio per una presa sicura, ampia e ben disegnata.
POSA DEL CORRIMANO
- Corrimano Square: Un solido appoggio per una presa sicura
- Corrimano Round: La forma più “morbida” per le linee squadrate di ogni balaustra
- Corrimano Mini: La soluzione minima e non invasiva

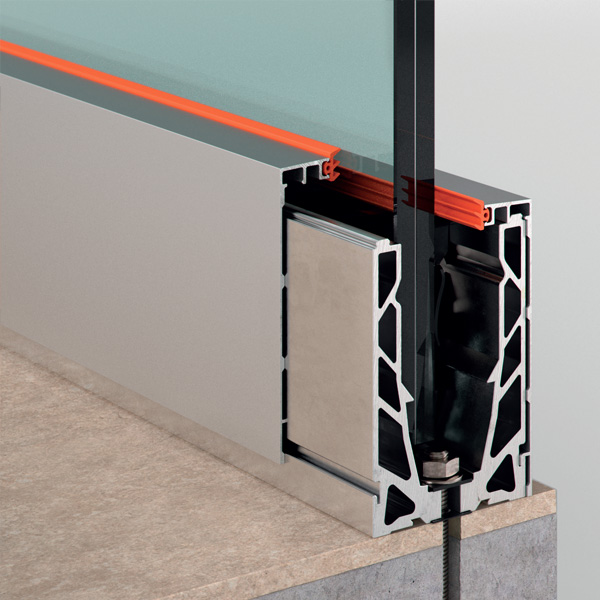

VANTAGGI TECNICI
- Sistema collaudato presso laboratori certificati
- La superficie impedisce ai bambini di arrampicarsi
- Montaggio facile e rapido
- Ottimo abbattimento acustico

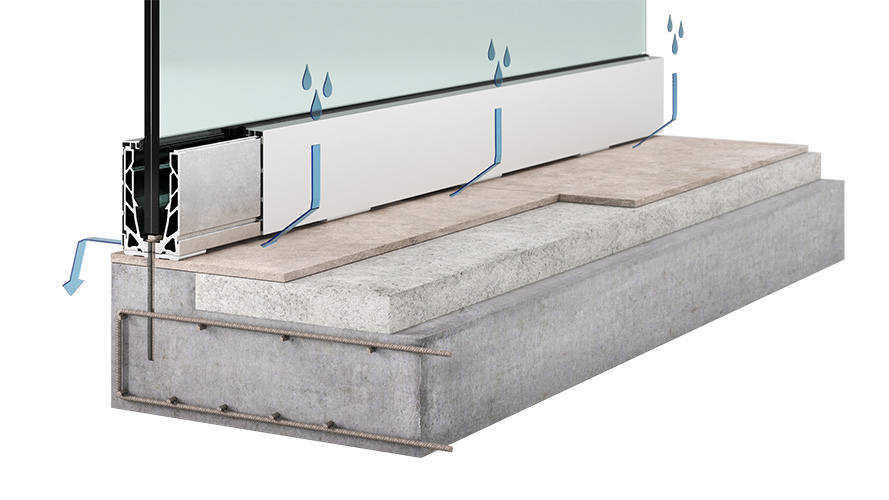

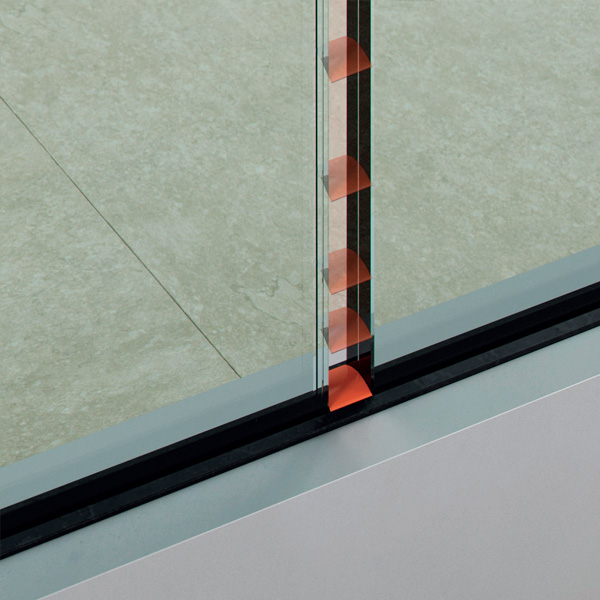

- Il profilo permette lo scarico dell’acqua
- Manutenzione limitata alla sola pulizia
VANTAGGI ESTETICI
- Massima trasparenza per un’ottima visuale
- Eccellente luminosità dei locali
- Personalizzazioni dei carter con finiture e colori
- Personalizzazioni dei vetri con finiture, serigrafie e colori
- Eventuale inserimento di strip led
ISTRUZIONI PER IL MONTAGGIO
La linea di Balaustre progettate per un montaggio in cantiere rapido ed efficace grazie ai tanti vantaggi tecnici per gli installatori: sicure e testate secondo le più severe normative.
Ecco tutti i passaggi:

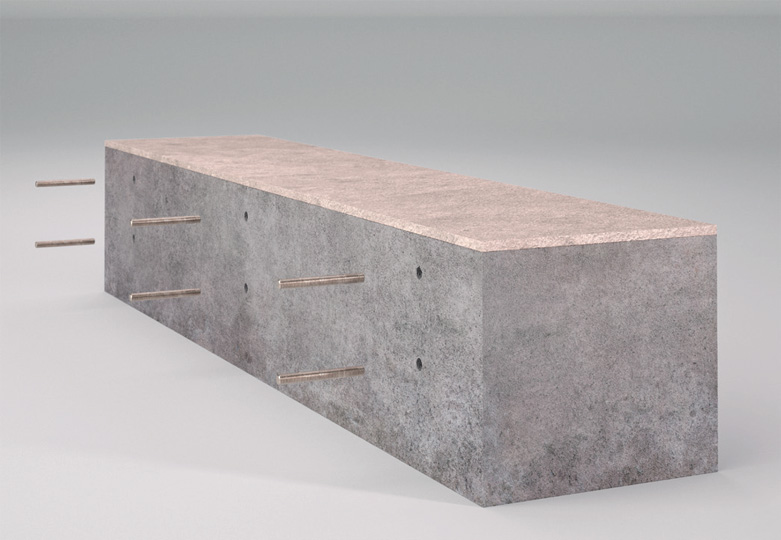

Forare la soletta

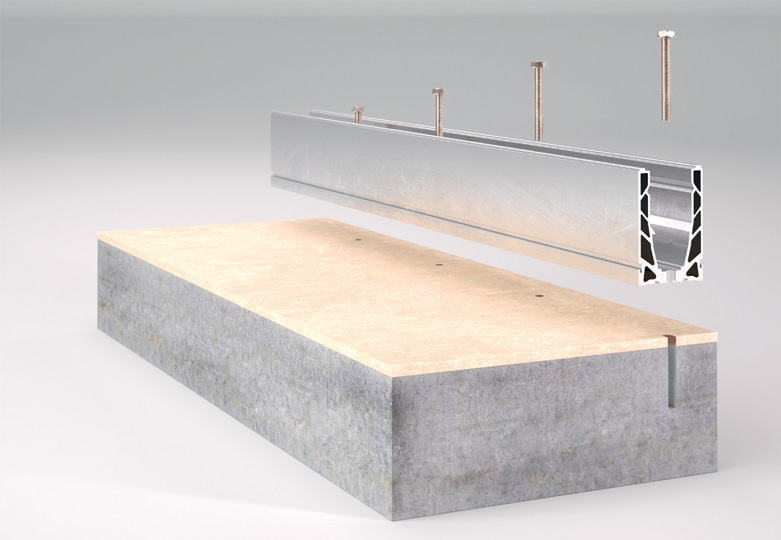

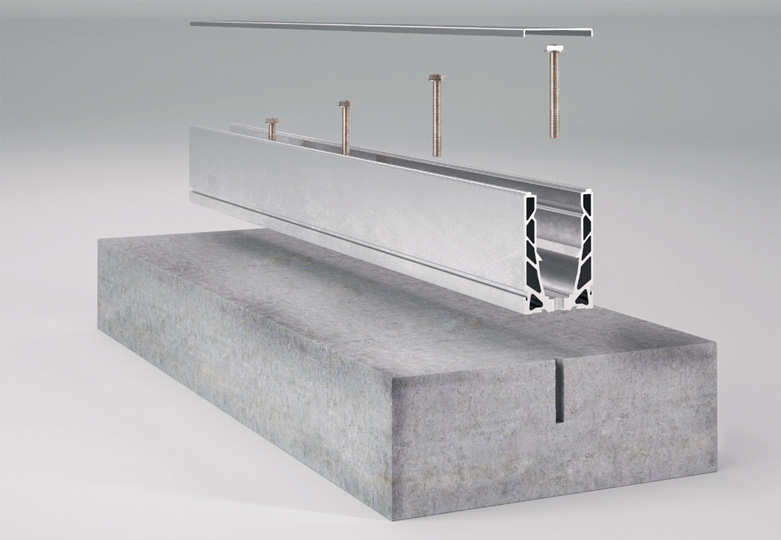

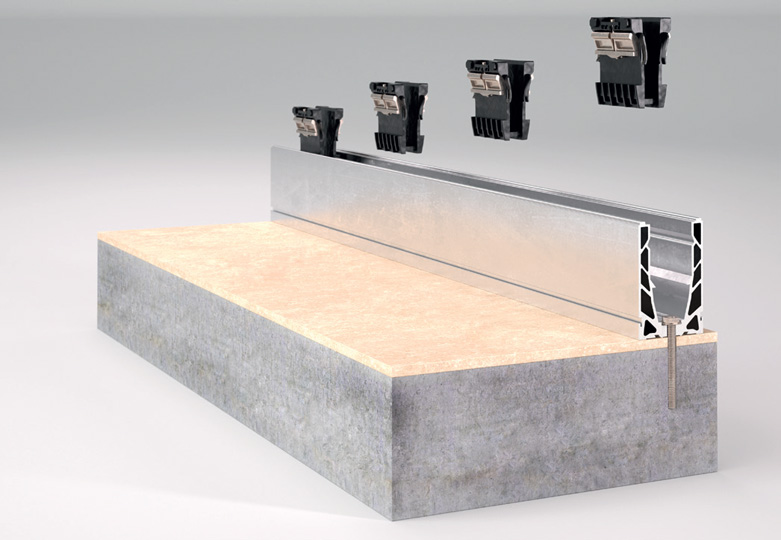

Posizionare il profilo ed effettuare il fissaggio
Inserire le pinze – Evitare di sovrapporre le pinze alle viti di fissaggio
Inserire il vetro

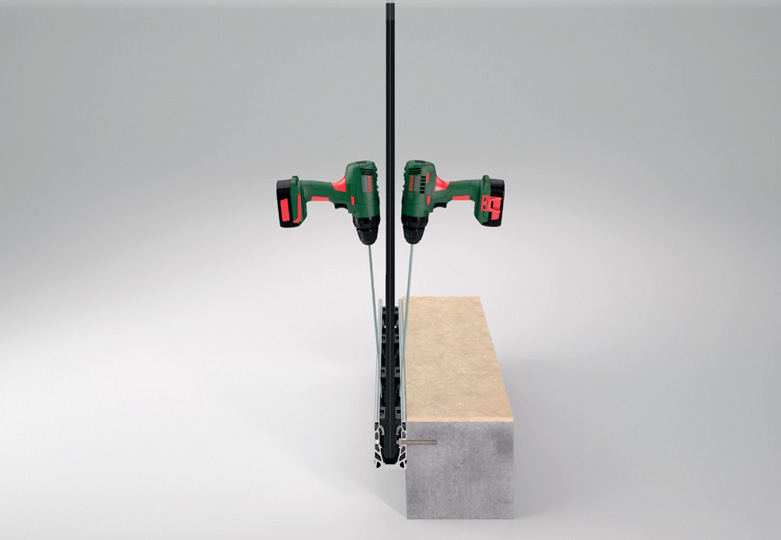

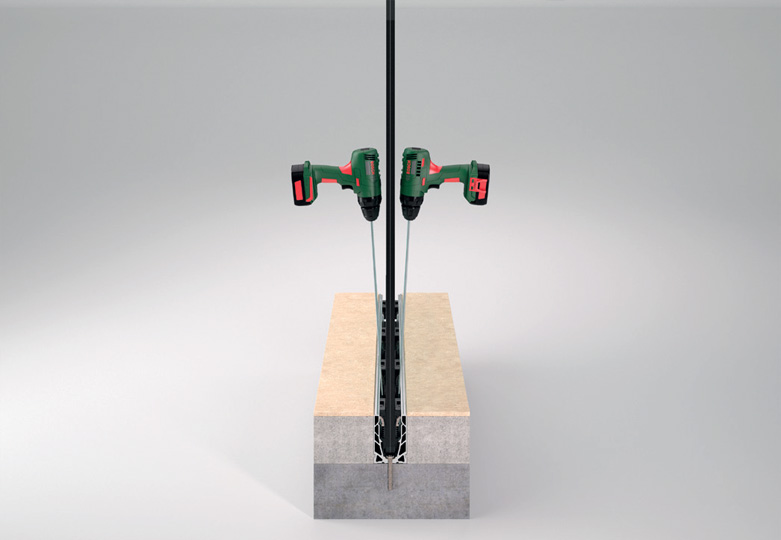

Regolare l’inclinazione e bloccare il vetro – La prolunga consente la regolazione e il fissaggio in sicurezza
Posare i carter completi di guarnizione
Completare con gli elementi di finitura
Semplice, veloce, sicuro!
